Если спросить у любого инженера, какие детали самые важные в трубопроводных системах, большинство назовёт клапаны, насосы, арматуру. А вот про маленькие соединительные элементы вроде штуцеров часто забывают. Но я, имея за плечами двадцать лет работы с нержавейкой и пищевым оборудованием, скажу честно: именно такие «мелочи» решают всё. Один неправильно подобранный штуцер — и у вас течёт пиво, молоко или химраствор.
Сегодня хочу подробно рассказать о том, что такое нержавеющий штуцер шланговый с наружной резьбой, зачем он нужен и какие ошибки в его выборе я встречал на практике.

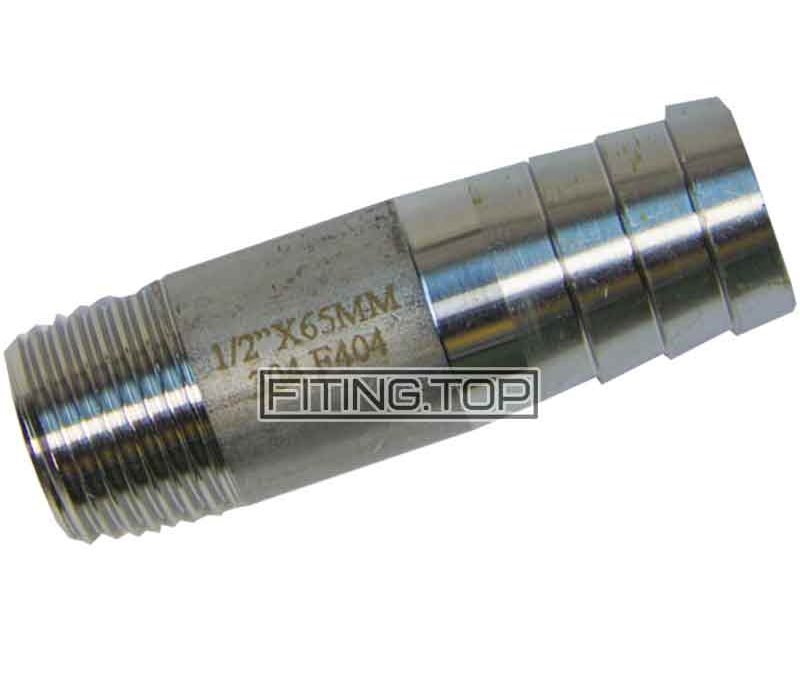

Что собой представляет шланговый штуцер с наружной резьбой
Конструкция у него простая, но продуманная. С одной стороны у нас резьбовой конец — наружная резьба, чаще всего по стандарту BSP или NPT. Этот участок вкручивается в кран, фитинг, корпус насоса или ёмкости. С другой стороны — патрубок, на который надевается гибкий шланг. Чтобы соединение держалось, поверхность патрубка имеет кольцевые насечки.
Казалось бы, что тут можно испортить? А на деле именно качество этих двух частей — резьбы и патрубка — определяет, насколько надёжным будет узел.
Почему нержавейка, а не латунь или пластик
За годы работы я видел разные варианты: латунные, пластиковые, оцинкованные штуцеры. Для бытовых систем они ещё куда ни шло, но в промышленности, особенно пищевой, их применять — значит сознательно идти на риск.
- Латунь быстро разрушается от органических кислот, которые содержатся в пиве или молочных продуктах.
- Пластик со временем «плывёт» под нагрузкой и плохо переносит CIP-мойку (щелочные растворы буквально выедают его).
- Оцинковка корродирует мгновенно в контакте с влагой и дезсредствами.
А вот нержавеющая сталь AISI 304 показывает себя идеально. Это пищевая марка, устойчивая к влаге, спирту, молочной сыворотке, кислотам и щелочам в допустимых концентрациях. С ней можно быть уверенным, что фитинг не станет слабым местом в системе.
Как выбрать правильный штуцер
На первый взгляд — деталь простая, но нюансов много.
Во-первых, резьба. Надо точно знать стандарт и шаг. Бывает, что мастер берёт «на глаз» похожую деталь, а потом удивляется, что соединение течёт. У меня был случай, когда на винодельне штуцеры с NPT-резьбой пытались вкрутить в BSP-гнёзда. Вроде закручивались, но герметичности не было вообще. Потери вина были серьёзные.
Во-вторых, диаметр патрубка. Шланг должен садиться плотно, без усилий, но и без люфта. Если натянуть силой, шланг быстро потрескается. Если диаметр меньше, то даже хороший хомут не спасёт от протечек.
В-третьих, наличие насечек. Это критически важно. Гладкий патрубок — и при повышении давления шланг просто «срывает». Хорошие штуцеры имеют минимум 3-4 кольцевые насечки, которые работают как страховка.
Где используются шланговые штуцеры с наружной резьбой
Применений у них масса.
- В пивоварении — для подключения шлангов при перекачке сусла, пива, моющих растворов. Я не знаю ни одной пивоварни, где бы они не использовались.
- В молочной промышленности — при соединении гибких трубопроводов с танками охлаждения и пастеризаторами.
- В производстве соков и соусов — для работы с вязкими жидкостями.
- В химии и фармацевтике — для агрессивных сред, где пластик быстро разрушается.
И что характерно: везде требования разные, но нержавейка подходит под все.
Производственные истории
Расскажу пару случаев, которые ярко показывают разницу.
На одной крафтовой пивоварне коллеги жаловались: каждый месяц меняли шланги, потому что они трескались у соединений. Когда я посмотрел, оказалось — использовали дешёвые штуцеры без насечек. Хомут зажимал шланг так, что он пережимался и разрушался. После замены на нержавеющие штуцеры с нормальным рифлением проблема исчезла. Шланги стали служить в три раза дольше.
Другой пример — молокозавод. Там применялись пластиковые штуцеры, которые «разъедало» щёлочью при мойке. Каждые пару месяцев закупали новые партии. После перехода на AISI 304 расходы на замену снизились почти до нуля, а главное — исчез риск попадания пластиковой стружки в продукт.
Монтаж: маленькие хитрости
Установка штуцера кажется простой: накрутил резьбу, натянул шланг, затянул хомут. Но и здесь есть нюансы.
- Резьбу лучше уплотнять фум-лентой или анаэробным герметиком. Пакля с маслом в пищевой промышленности — это прошлый век.
- Шланг нельзя затягивать хомутом до упора. Нужно подтянуть и отпустить на долю оборота. Тогда соединение будет плотным, но шланг не повредится.
- Если работа ведётся под высоким давлением, лучше использовать двойной хомут — для подстраховки.
Чем хороший штуцер отличается от плохого
Иногда достаточно взять деталь в руки, чтобы понять, чего от неё ждать. У хорошего штуцера поверхность гладкая, без заусенцев, резьба чёткая, насечки ровные. У дешёвых китайских вариантов резьба неровная, насечки еле заметны, а внутри видны следы литья. Такой фитинг в работе долго не проживёт.
Выводы
За два десятилетия работы я убедился: на таких деталях, как нержавеющая штуцер шланговый с наружной резьбой, экономить нельзя. Это та самая «мелочь», которая держит на себе всю систему.
Хороший штуцер из AISI 304:
- служит годами без коррозии,
- обеспечивает герметичность и надёжность соединения,
- выдерживает агрессивные среды и частую мойку,
- подходит для пивоварни, молокозавода, завода напитков и даже химии.
Да, цена выше, чем у пластика или латуни. Но зато вы покупаете не деталь, а уверенность в том, что система не подведёт в самый неподходящий момент.
И мой совет как практика: относитесь к штуцеру не как к расходнику, а как к важнейшему элементу оборудования. Тогда и работа у вас будет спокойнее, и производство — надёжнее.
